ACP15000型毫米波测云雷达
1. 概述
ACP15000型毫米测云雷达主要用于云、弱降水等目标的探测,可连续不间断获取站点周边高时空分辨率的气象目标宏观、微观和动力学特性信息。本系统利用云和降水对电磁波的散射作用,采用全固态脉冲多普勒体制,可对15km范围内的非降水云或弱降水云的空间位置与分布、强度、速度、谱宽等信息进行定量测量,从而获取云底高、云顶高、云厚、云中上升气流速度等气象信息。
云雷达具有本地控制/遥控工作方式,自动获取探测数据,可通过远程遥控功能和数据通信实现无人值守运行。具有较高的可靠性、稳定性、可维护性,以确保雷达系统能稳定可靠运行,具备连续不间断工作能力和不同环境和天气条件下工作和探测的能力。
2. 系统组成
毫米波测云雷达由主设备、配套设备和雷达软件等组成。

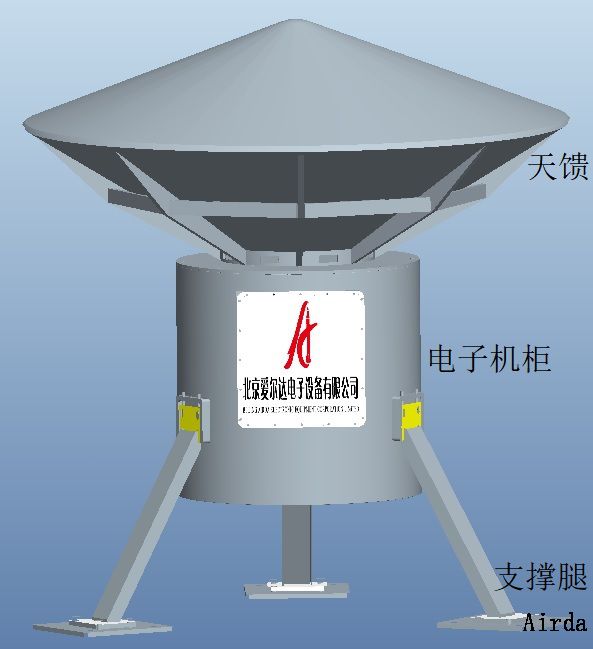

ACP15000型毫米波测云雷达
主设备由天馈线分系统(含天线罩)、收发分系统、信号处理分系统、终端处理分系统和配电分系统等组成。配套设备包括UPS电源(可选)、光网交换机、综合机柜(可选安放UPS、交换机)等。雷达软件包括监控终端软件、服务器端软件和用户终端软件。
3. 总体技术指标
总体技术指标
项目 |
性能指标 |
||
技术体制 |
全固态脉冲多普勒体制 |
||
偏振类型 |
单发单收 |
单发双收 |
|
天线扫描方式 |
垂直固定指向 |
||
工作频率 |
35GHz±100MHz (±100MHz范围频点可选) |
||
探测距离范围 |
≥15km |
||
近距离盲区范围 |
≤150m |
||
输出参数 |
强度、速度、谱宽、退偏振比(单发双收参数) |
||
分辨率 |
距离 |
≤30m |
|
角度 |
≤0.5° |
||
测量范围 |
强度 |
-50~+50dBZ |
|
速度 |
±15m/s |
||
谱宽 |
0~15m/s |
||
退偏振比 |
-44 dB ~6dB |
||
参数测 量精度 (均方误差) |
距离 |
≤30m |
|
强度 |
≤1dB |
||
速度 |
≤1m/s |
||
谱宽 |
≤1m/s |
||
退偏振比 |
≤0.3dB |
||
10千米处可探测最小反射率因子 |
≤-30dBZ |
||
电源要求 |
单相AC220V±10%,50Hz±5% |
||
重量 |
≤300kg(不包括天线罩) |
||
环境要求 |
工作温度 |
室外设备:-40~+50℃,室内设备:0~+40℃ |
|
贮存温度 |
-40~+60℃ |
||
相对湿度(30℃) |
室外设备:≤95%,室内设备:≤90% |
||
工作高度 |
海拔高度:≤3000m |
||
冲击、振动、淋雨 |
符合国家有关部门规定,且满足野外运输要求。 |
||
抗干扰 |
电源干扰、电磁干扰、无线电频率干扰 |
||
其它 |
防水、防霉、防盐雾 |
||
整机功耗(峰值) |
≤2kW |
||
平均无故障时间(MTBF) |
≥2000h |
||
平均故障修复时间(MTTR) |
≤0.5h |
||
架设方式 |
可固定架设也可车载移动式 |
||
安全性 |
符合GJB74A-1998《军用地面雷达通用规范》要求,对可能危及人身安全的电气设备安全和机械设备安全有特殊的有效措施。 |
||
电磁兼容性 |
雷达具有市电滤波和防电磁干扰的能力。 |
||
安全性 |
雷达应有安全性设计,确保雷达按规定条件进行制造、安装、运输、贮存、使用和维护时的人身安全和设备安全。 |
||
防雷要求 |
接地电阻应不大于4Ω。 |
||
整机寿命 |
≥10年 |
